PET铝加热膜蚀刻,是在PET(聚酯)薄膜的铝层上,通过光化学蚀刻的方式把整面铝层加工成具有确定电阻的发热走线,从而得到面状发热、可弯曲的柔性电热元件。与绕线、丝印发热油墨等方案相比,蚀刻路线的价值在于把"发热"变成一道可以用几何尺寸精确计算的工序——线宽、线长、铝层厚度一旦确定,电阻与功率就可以在设计阶段算出来。本文说明这套工艺的原理、能力边界、选型方法与定制所需资料,供结构工程师、硬件工程师与采购在方案评估阶段参考。

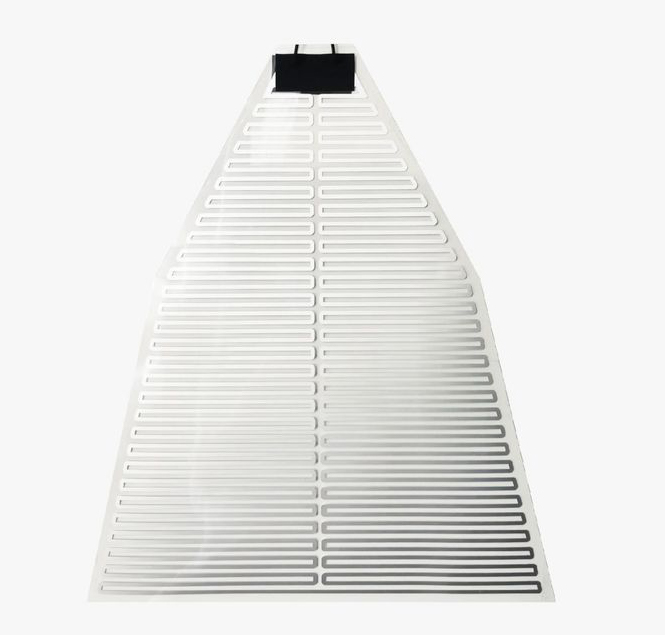

图1:用于汽车后视镜除雾的PET铝加热膜,发热走线由蚀刻工艺一次成型
理解蚀刻能做什么、不能做什么,先要看清楚膜层的堆叠结构。一片典型的PET铝加热膜包含四个功能层:
| 层次 | 常用材料与规格 | 作用 |
|---|---|---|
| 基材层 | PET薄膜,厚度50–250 µm | 承载铝层,提供机械强度与电气绝缘 |
| 发热层 | 铝层,真空镀铝30–300 nm 或 铝箔9–30 µm | 蚀刻后形成电阻走线,通电发热 |
| 电极层 | 铜箔/银浆/导电胶,按电流设计截面 | 汇流与引出,降低接触电阻 |
| 绝缘层 | PET覆盖膜、PI胶带或背胶 | 电气绝缘、防潮、便于安装固定 |
四个层里,蚀刻工序作用在发热层上。它把一片导电的整面铝,减材加工成一条有确定长度、宽度和走向的折线——这条折线的电阻,决定了这片膜在给定电压下的发热功率。
这是选型阶段最容易出错、也最容易被含糊带过的一点。同样叫"PET铝加热膜",铝层来源不同,能力相差两个数量级。
| 铝层来源 | 典型厚度 | 方阻(Ω/□) | 适用区间 |
|---|---|---|---|
| 真空镀铝(VMPET) | 30–300 nm | 约 0.09–0.94 | 低功率、低压、大面积弱加热,如防雾、防凝露 |
| 铝箔复合 | 9–30 µm | 约 0.0009–0.0031 | 中高功率面加热,如除霜、恒温台、液体加热 |
方阻按铝电阻率约 2.82×10⁻⁸ Ω·m 折算的理论值,实际以材料实测为准。方阻越低,同样线宽能承载的电流越大、功率密度越高。
换算成一个直观的结论:如果设计要求功率密度超过约 0.5 W/cm²,真空镀铝膜通常已经不在可行区间——铝层太薄,走线要做得极细才能凑够电阻,而极细的走线又承载不了电流。此时应直接选择铝箔复合基材。反过来,如果只是做镜片防雾、仪表防凝露这类低功率场景,镀铝膜在成本和厚度上更有优势。
所以在询价时,先明确告诉厂家两件事:目标功率密度、允许的铝层类型。这两项不定,后续的线宽设计和报价都没有意义。

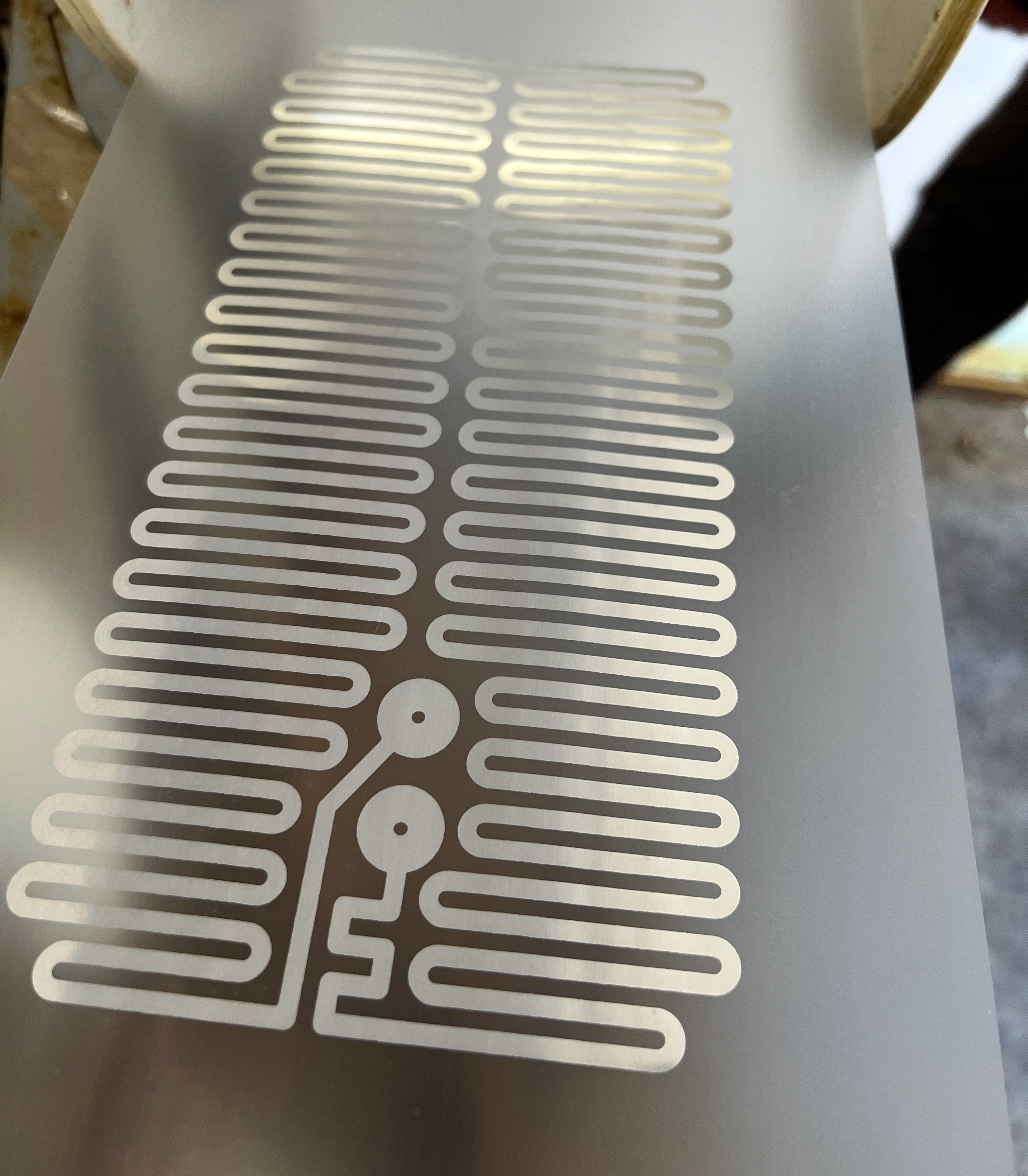

图2:蚀刻成型的发热走线,线宽与走向按目标阻值反算确定
从图纸到成品,主流路线可分六步。其中第1步和第4步决定了最终性能,也是最需要与客户反复确认的两处。
提示:蚀刻是减材工艺,铝层被蚀去的部分无法回收利用。若产品图形简单、批量很大,冲压或模切在材料利用率上更经济;蚀刻的优势在于图形复杂、批量中等、需要频繁改版的场合。
下表列出PET铝加热膜蚀刻的常规能力区间,用于初步判断设计方案是否落在可行范围内。超出区间并非绝对不可做,但需要单独评审。
| 项目 | 常规范围 | 说明 |
|---|---|---|
| 基材厚度 | 50–250 µm | 薄型柔性好,厚型挺度与绝缘性更好 |
| 铝层厚度 | 镀铝 30–300 nm;铝箔 9–30 µm | 按功率密度选择,见第二节 |
| 最小线宽 | 0.15–0.3 mm | 铝层越厚,可稳定实现的最小线宽越大 |
| 线宽公差 | ±0.02–0.05 mm | 与线宽、铝层厚度相关 |
| 阻值公差 | ±5%–±10% | 可整片测量分档,按档交付 |
| 加工幅面上限 | 约 500×600 mm | 片料与卷料两种供料方式 |
| 功率密度 | 0.1–1 W/cm² | 自然对流散热条件;加强制散热可提高,需热仿真确认 |
| 长期使用温度 | 常规PET ≤105 ℃;耐高温PET ≤150 ℃ | 以基材牌号标称值为上限,实际留安全余量 |
| 成品总厚度 | 0.1–0.3 mm | 含胶层与覆盖层 |
以上为常规工艺区间,具体项目的可达参数以图纸评审和样品实测为准,不同基材牌号与结构组合会有差异。
客观地说,这条路线的适用面很明确,优点和限制同样清楚。
面状发热,温度分布相对均匀。发热体是一整条铺满面积的走线,而不是几根线状热源,热量沿平面分布,减少了线状热源常见的条带温差。
薄且可弯曲。成品总厚度可控制在0.1–0.3 mm,能贴合曲面、包覆管件,也便于塞进空间受限的结构缝隙。
阻值可按几何尺寸设计。同一套工艺,改一下走线图就能得到不同的电阻和功率分布,不必更换材料或模具。这让打样和改版成本相对可控。
无运动部件、无明火。通电即发热,结构上没有机械动作件。
边界一:耐温受基材限制。PET的长期使用温度上限通常在105 ℃,耐高温牌号可到150 ℃左右。若工况长期高于此区间,应改用PI(聚酰亚胺)基材的FPC加热片,而不是靠提高功率硬撑。
边界二:铝层利用率低于冲压。减材工艺意味着被蚀去部分的材料成本已经发生。图形越简单、批量越大,蚀刻的单位成本劣势越明显。
边界三:功率密度上限受散热条件制约。同样的膜,贴在金属件上自然对流与悬空放置,可承受的功率密度差别很大。标注功率密度时必须同时标注测试条件。
选型时真正要比的往往不是"哪种更好",而是"哪种更匹配"。下表按几个关键维度做并列对照,不做优劣排序。
| 方案 | 长期耐温 | 功率密度 | 相对成本 | 典型适用场景 |
|---|---|---|---|---|
| PET铝加热膜(蚀刻) | ≤105–150 ℃ | 0.1–1 W/cm² | 中 | 中低温面加热,图形复杂、需频繁改版 |
| 丝印发热油墨 | ≤120 ℃ | 较低 | 低 | 低功率、成本敏感、图形简单 |
| PI(FPC)加热片 | ≤200 ℃以上 | 较高 | 高 | 高温、高精度、空间极受限 |
| 硅胶加热片 | ≤200 ℃ | 高 | 中高 | 大功率、需一定厚度与机械保护 |
| 电阻丝/加热管 | 高 | 高 | 低 | 点状或线状加热,对温度均匀性要求不高 |
一个常见的判断顺序是:先看工况温度是否超过150 ℃,超过则排除PET路线;再看功率密度需求是否低于0.1 W/cm²且成本极敏感,是则丝印油墨可能更合适;两者都不触发时,PET铝蚀刻在成本、均匀性和改版灵活性之间较为均衡。
PET铝加热膜蚀刻件的下游场景,多集中在需要"低温、面状、薄型"加热的场合:
把下面这张表填完,报价和方案基本就能一次到位,避免来回确认耽误时间。
| 序号 | 需提供的信息 | 为什么需要 |
|---|---|---|
| 1 | 工作电压(V) | 决定走线的电阻设计窗口 |
| 2 | 目标功率(W)或功率密度(W/cm²) | 决定铝层类型与线宽 |
| 3 | 外形尺寸与图纸(含公差) | 决定幅面可行性与模切方式 |
| 4 | 使用环境温度与散热条件 | 校核基材耐温与功率密度余量 |
| 5 | 引出线位置、长度与连接方式 | 决定电极补强与焊盘设计 |
| 6 | 是否需要背胶、绝缘覆盖、开孔 | 决定后工序与总厚度 |
| 7 | 预计批量与打样需求 | 决定供料方式(片料/卷料)与工艺选择 |
关于阻值与功率的换算:功率 P = U² / R。举例来说,12 V 供电、目标 10 W,则总电阻应为 12² / 10 ≈ 14.4 Ω。拿到这个电阻值后,再结合铝层的方阻推算走线长度——方阻越低,需要的走线越长或越细。这一步由设计端完成,但客户知道公式,沟通会顺畅很多。
Q1:PET铝加热膜的最高工作温度是多少?
取决于所选PET基材的耐温等级。常规聚酯薄膜长期使用温度约在105 ℃以内,耐高温牌号可到150 ℃左右。实际设计建议留出余量,长期贴着上限运行会加速基材老化。若工况确需更高温度,应选用PI基材,而非提高功率突破限制。
Q2:可以定制各种平面形状吗?
蚀刻工艺对平面图形没有模具约束,圆形、方形、带异形孔洞、狭窄颈部走线都可以实现,改版只需更换图形文件。但形状受限的边界在于:最小线宽不低于约0.15 mm,且走线需保持连续可蚀刻,过于尖锐的内角会产生蚀刻积液,需要做圆角处理。这些细节在图纸评审阶段会一并给出建议。
Q3:电阻和功率怎么确定?
按 P = U² / R 反算。客户提供电压和目标功率,设计端算出所需电阻,再按铝层方阻分配线长与线宽。需要提醒的是:冷态电阻与热态电阻不同,铝的电阻温度系数约 0.004 /℃,温升100 ℃时电阻会上升约40%,恒功率驱动与恒压驱动的实际表现会有差异,选型时需说明驱动方式。
Q4:真空镀铝膜和铝箔复合膜怎么选?
看功率密度。0.5 W/cm²以下、以大面积弱加热为主(防雾、防凝露),镀铝膜更薄更经济;0.5 W/cm²以上、需要快速升温或加热液体,应选铝箔复合。两者的方阻相差两个数量级,这是根本区别。
Q5:打样周期和最小批量大概是多少?
具体周期与批量随图形复杂度、基材牌号和当时的排产情况变化,需在下单前确认。通常建议先用小批样件完成热学验证和装配验证,再进入批量,避免批量后才发现结构不匹配。
Q6:蚀刻和模切是什么关系?
两者是先后工序,不是二选一。蚀刻负责在铝层上做出电路(决定电性能),模切负责把膜片裁成外形轮廓与开孔(决定装配尺寸)。有些表述会把两者混为一谈,实际下单时需要分别标明电路图和外形图。
无论您是在开发新产品,还是为现有设备寻找替代的加热方案,都可以把上表第八节的信息发过来,我们会结合蚀刻工艺的实际能力给出可行性判断与报价。图纸评审阶段的技术沟通不收费,涉及热仿真或结构改动的深度服务另行商定。
我们在金属蚀刻加工领域积累的工艺经验,同样适用于铝标牌、不锈钢标牌、铜铭牌等产品,相关能力可参见铝蚀刻加工与化学蚀刻工艺栏目。
说明:本文所列工艺参数、温度区间与功率密度均为该工艺路线的常规范围,用于方案初判,不构成对具体产品的性能承诺。实际交付参数以双方确认的图纸、样品及检验报告为准。
