蚀刻汽车喇叭网：不锈钢音响网罩的工艺、声学与选型

蚀刻汽车喇叭网是用光化学蚀刻工艺在不锈钢薄板上成孔，再做外形成形与表面处理得到的音响防护网罩。它同时承担三件事：挡灰尘与异物、抗外力磕碰、以及在尽量不损耗音质的前提下遮蔽喇叭单元。第三件事最容易被忽略，却直接由开孔率与孔径决定。本文从声学参数切入，说明孔径与板厚如何匹配、开孔率怎么算、蚀刻和冲压激光各适合什么场景，供汽车音响配套厂、改装店与整车项目的结构工程师参考。

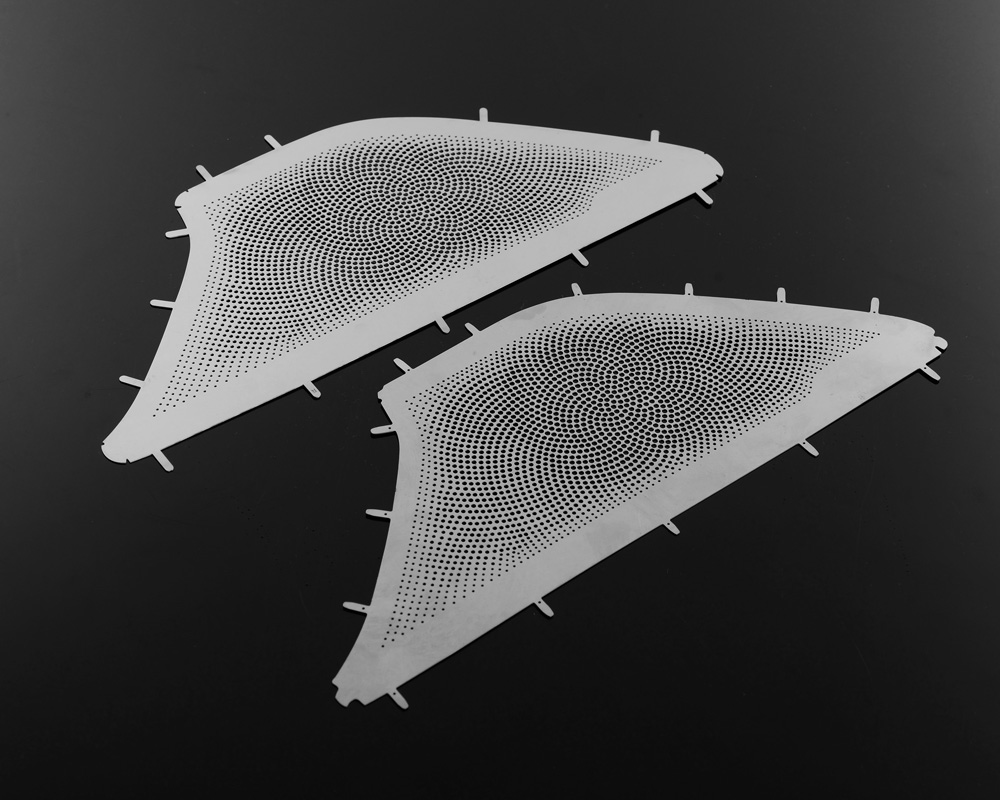

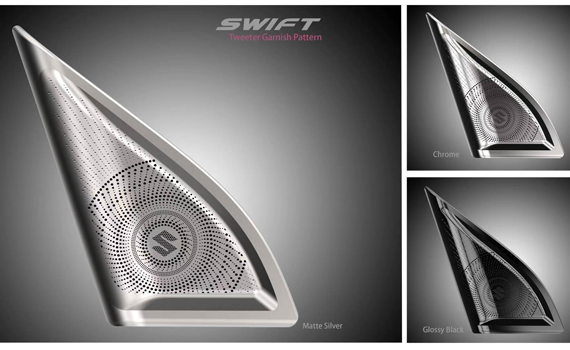

图1：蚀刻成孔的不锈钢汽车喇叭网，孔阵列由菲林图形一次成型

一、喇叭网不只是"挡灰的"

从声学角度看，喇叭网是一道挡在声波路径上的障碍物。声波穿过孔阵列时会产生两部分损失：一是开孔面积不足带来的遮挡损失，二是孔壁与板厚形成的黏性摩擦损失。前者由开孔率决定，后者由孔径与板厚之比决定。

这两项损失对频率的敏感度不同：孔阵列相当于一个声学低通结构，对低频几乎无影响，对高频衰减明显。所以一个只在造型上好看的网罩，装上去可能让中高频发闷——这也是原厂网罩为什么往往在孔径上做得很克制。

换句话说，喇叭网的参数不是外观参数，是声学参数。下单前先定开孔率，再定孔径，最后才是图案。

二、开孔率怎么算，多少够用

开孔率 = 孔总面积 ÷ 网罩有效面积。在同样的孔径和孔间距下，排列方式会明显改变开孔率——六角密排比方格排布高出约 15%，这也是专业音响网罩几乎都用六角密排的原因。

d 为孔径，p 为孔中心距。以上为几何计算值，实际开孔率还需扣除加强筋、Logo 图形与安装孔占用的面积。

关于"多少够用"，工程上常用的参考区间是：开孔率低于 30%，中高频衰减会比较容易被听出来；40% 以上通常能兼顾遮蔽与透声；超过 55% 后，材料刚性下降、抗变形能力变差，需要靠加强筋或增加板厚来补。这也是为什么大多数乘用车门板喇叭网的实测开孔率落在 35%–50% 之间。

如果项目对声学有明确指标（例如要求某频段的插入损失不超过多少 dB），建议在打样阶段做一次实测对比，而不是只按图纸开孔率推算——孔壁的锥度、板厚、表面涂层都会影响最终结果。

三、孔径不能独立于板厚来定

这是蚀刻工艺最硬的一条约束，也是询价时最容易出现分歧的地方：蚀刻是让蚀刻液从两侧同时向内溶解金属，孔越深、越大直径才能穿透。板越厚，能蚀穿的最小孔径就越大。

通用的经验比例是 孔径不小于板厚的 1.0 倍，宽深比接近 1:1 时孔壁会开始出现明显锥度；要做到孔壁接近垂直、孔径公差稳定，孔径宜取板厚的 1.2 倍以上。下表是按这条约束整理的匹配关系：

上表为蚀刻工艺的常规匹配区间。若图纸出现"1.2 mm 板 + ø0.8 mm 孔"这类组合，需在评审阶段调整——要么减薄板厚，要么放大孔径，否则孔径公差与孔壁垂直度都无法保证。

这解释了为什么产品参数表里"板厚 0.3–1.2 mm"和"孔径 ø0.8–5.0 mm"不能当作可自由组合来理解：两个范围各自成立，但交叉取值受上述约束限制。下单时把板厚与孔径一起给，比只给孔径范围更有效率。

图2：六角密排孔阵列，相同孔径与孔距下开孔率比方格排布高约 15%

四、产品规格参数

关于表面处理顺序，有一个容易被忽略的细节：拉丝与镜面属于机械处理，应在蚀刻成孔之后、成形之前完成，否则孔口会出现毛刺翻边，拉丝纹路也无法连续。而喷漆与电泳属于涂覆，漆膜厚度会直接缩小有效孔径——以 ø2mm 孔为例，两侧各积 30 µm 漆膜，有效孔径就变成 ø1.94mm，开孔率随之下降约 6%。若有严格声学指标，需在图纸上标注"涂装后有效孔径"而非"涂装前孔径"。

五、生产工艺流程

1. 材料准备与清洁。按板厚与牌号选料，去除表面油污与氧化层，提升感光胶附着力。
2. 涂布感光胶。双面均匀涂布光致抗蚀剂并烘干，膜厚一致性直接影响线宽与孔径精度。
3. 曝光。用菲林（或 LDI 直接成像）将孔阵列图形转移到板面。孔阵列是对位精度要求最高的部分，菲林需按蚀刻补偿量预先缩放。
4. 显影。溶去未曝光区域的胶层，露出待蚀刻的金属。
5. 化学蚀刻。双面同步喷淋蚀刻，控制药液浓度、温度、传送速度与喷淋压力。双面同步是为了减小孔壁锥度与上下孔径差。
6. 退膜与清洗。去除剩余抗蚀层，多级水洗并干燥。
7. 表面处理。按需做拉丝、镜面、喷漆、电泳或镀铬。
8. 成形加工。冲压外形、折弯、卷边，形成最终三维形状。
9. 检验与包装。按图纸检验孔径、孔距、开孔率、外形尺寸与外观，防刮擦包装出货。

第5步与第8步需要分开理解：蚀刻决定孔的质量（孔径、孔壁、开孔率），冲压折弯决定外形与立体形状。前者不产生机械应力，后者会产生——因此"蚀刻件不变形"只对成孔工序成立，折弯后的回弹与应力仍需在模具设计中处理。

图3：蚀刻成形的孔阵列细节，孔口无冲切毛刺与塌边

六、蚀刻、冲压、激光切割怎么选

三种工艺都能在金属板上开孔，但适用区间不同。下面按几个实际决策维度做并列对照，不做优劣排序：

一个实用的判断顺序：图形是否需要频繁改动、孔阵列是否细密——是，则优先蚀刻；批量极大且图形几年不变——冲压的单位成本更低；只是打样验证或孔数很少——激光更快。三者并非互斥，实际生产中常见的组合是蚀刻成孔 + 冲压成形。

七、主要应用方向

• 乘用车。轿车、SUV、MPV 的门板喇叭网、A 柱高音网罩、后搁板喇叭罩。
• 商务车与客车。中控台音响网罩、顶棚与侧壁喇叭网、后置低音网罩。
• 改装与后装市场。音响升级用的替换网罩、定制图案网罩、品牌 Logo 一体成型的防护网。
• 展车与样车。造型验证阶段的小批量定制网罩，改版成本低是主要优势。
• 非车用延伸。同套工艺也用于家电音响网罩、机箱散热网、仪器防尘网等场景。

八、定制需要提供哪些资料

如果手上有实物样品，直接寄样是最快的方式——孔径、孔距、板厚、开孔率都可以从样品上反测，比在图纸上反复沟通准确。

九、常见问题

Q1：蚀刻喇叭网和冲压喇叭网有什么区别？该怎么选？
主要差别在模具与孔口质量。冲压需要开模，前期投入高，适合图形长期固定的大批量；孔口有冲切毛刺，通常要增加去毛刺工序，薄板冲密孔还容易翘曲。蚀刻不需要模具，改图即改版，孔口平整无冲切毛刺，适合中批量、多品种、孔阵列细密的场合；代价是减材工艺的材料利用率较低。两者可以组合使用：蚀刻成孔、冲压成形。

Q2：定制一款蚀刻喇叭网需要提供哪些资料？
外形图纸（CAD 或 DXF）、板厚与材质、孔径孔距与排列方式、表面处理要求、是否需要 Logo，以及预计批量。如果有目标开孔率或声学指标，一并提供可以反推孔阵列参数。有实物样品的话直接寄样最快。

Q3：最小起订量和交货期是多少？
支持小批量与多品种订单，具体起订量按图形复杂度与材料牌号商定。交货期与当时的排产情况、表面处理是否外协有关，需在订单确认时一并约定。建议新项目先做小批样件完成装配与试听验证，再进入批量。

Q4：为什么我给的"1.2mm 板 + ø0.8mm 孔"做不了？
蚀刻是双面同步向内溶解，孔径必须大于板厚才能稳定穿透。孔径等于板厚时孔壁锥度已经明显，小于板厚则会出现蚀刻不透或上下孔径差异过大。可行做法是减薄板厚到 0.8mm 以内，或把孔径放大到 ø1.2mm 以上。若结构上必须厚板配小孔，应考虑激光打孔等其他工艺。

Q5：喷漆或电泳之后，网罩的透声会变差吗？
会有影响，但可以控制。漆膜在孔口堆积会缩小有效孔径，进而降低开孔率。以 ø2mm 孔为例，两侧各 30 µm 漆膜使有效孔径变为 ø1.94mm，开孔率下降约 6%，通常听感上不易察觉；但若漆膜过厚或孔本身很小，影响会放大。建议图纸上标注"涂装后有效孔径"。

Q6：不锈钢网罩需要做防锈处理吗？
304 与 316 不锈钢在常规车内环境下无需额外防锈处理，其中 316 因含钼，在盐雾、沿海高湿环境下的耐蚀表现更好。低碳钢则必须做电镀或喷涂，且切口与孔口边缘是防锈薄弱点，需要使涂层覆盖完整。
